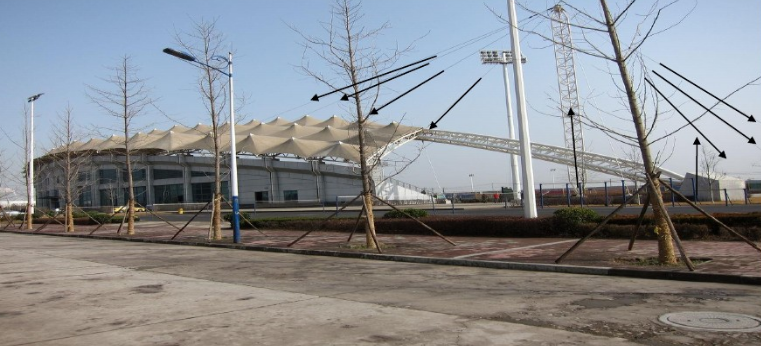

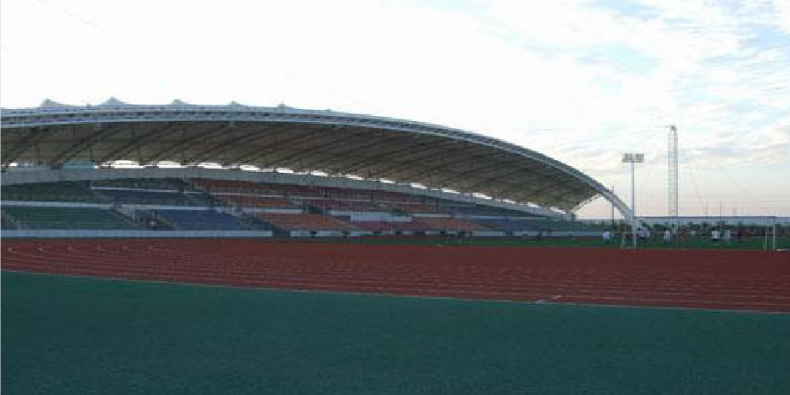

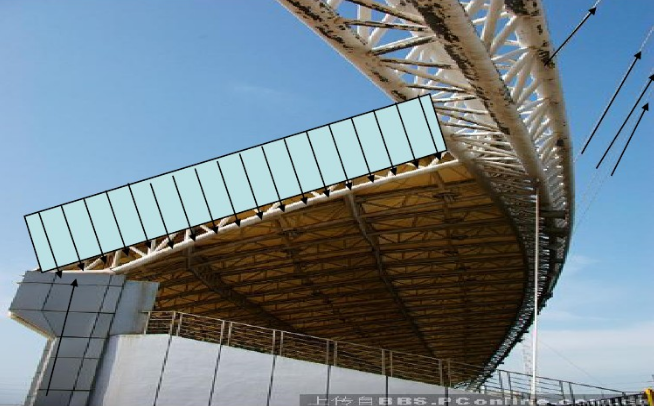

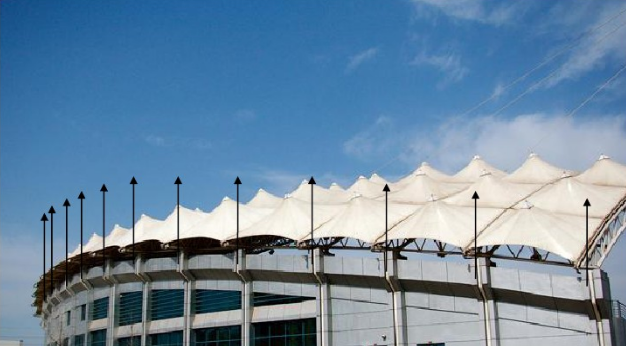

長安大學渭水校區體育場位于西安市。該工程為一骨架支撐式膜結構，由主拱、塔柱、平面桁架和拉索共同形成受力體系。主拱跨度為210米，曲率半徑235米。兩側塔柱建筑高度約35米，塔柱通過3根拉地索和4根連接主拱的拉索平衡。





      在看臺邊沿另設置兩根拉地索，增強主拱的整體穩定性。膜結構建筑面積約為4000平方米，利用下部混凝土結構柱作為后支座，在主拱和混凝土柱之間用縱橫兩方向平面桁架連接形成57個方塊。每個方塊為一個單元膜體，中間采用飛柱，形成錐形膜單元群。57個膜體方塊帽頂在空間形成3道弧線，完美表達體育建筑“力與美”的設計初衷。

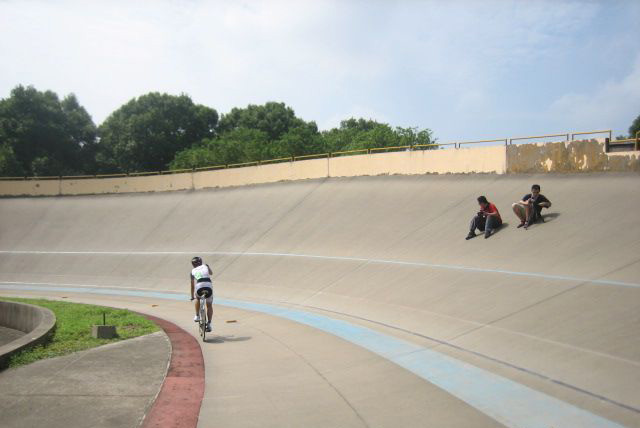

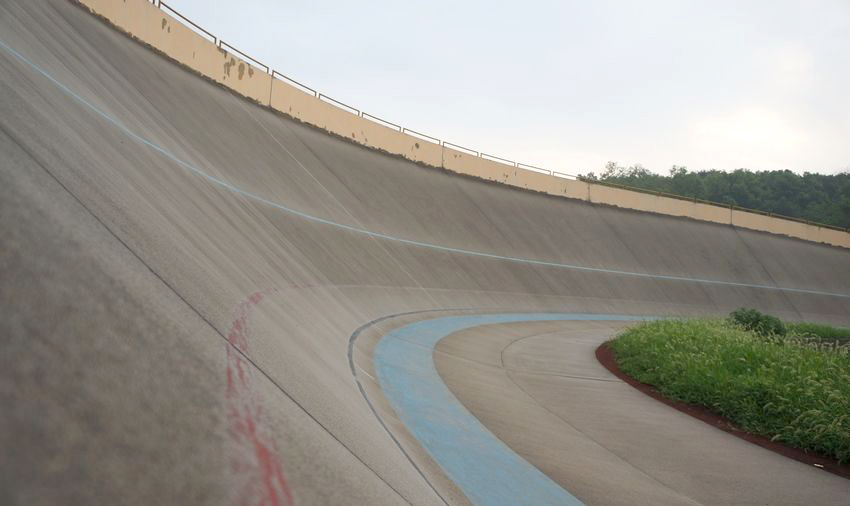

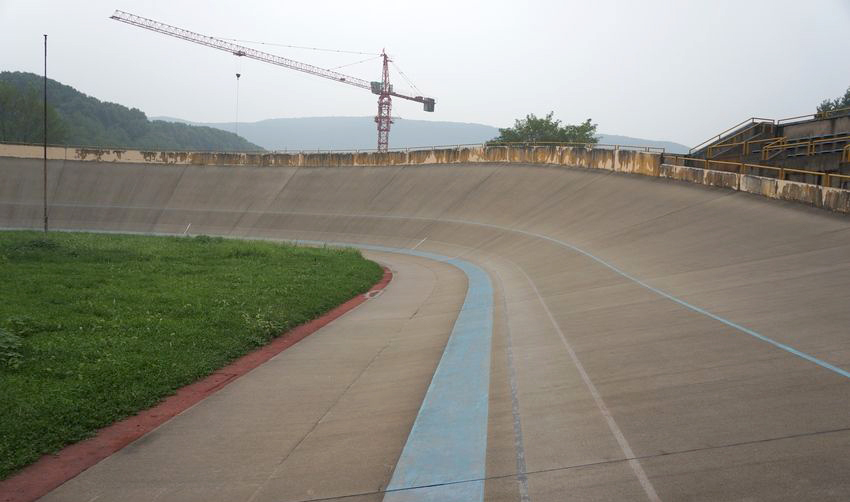

       南京體育學院自行車賽場是十運會賽場之一，膜結構屋蓋投影面積約8000平方米，由內外各一道橢圓形空間管桁架環、16榀徑向管桁架、16對拉壓桿(16根內立柱、16根外拉桿)、4對柱間支撐以及16個吊頂錐形膜單元組成空間受力體系。外環長軸為131.4米，短軸111.7米，內環長軸為88.28米，短軸36.73米。外環標高19.7米、內外橢圓形環高差7.3米，形成類似橢球形的空間受力體系。工程造型優美、輕盈，結構體系新穎、受力合理?？傆娩摿考s450噸左右，膜材選用白色PVC聚酯纖維。膜結構屋蓋已于去年6月竣工。









      膜材的應用是非常廣泛的，在體育場賽事場館的建設中應該是越來越頻繁的加入使用，目前在建的冬奧會和殘奧會也會選用這種材料，讓我們將環保走向未來。
